在結構化布線系統里，水平布線是指在一幢大樓是某一層，把電纜從電信配線室鋪設到工作站、打印機以及其他網絡設備。作為綜合布線系統的子系統之一，那么水平雙絞線布線系統應該如何安裝呢？今天就讓唯康來給您講解一下。

準備工具
        *   在鋪設水平雙絞線之前，我們應該準備以下工具：
（1）穿線器：用來在地板下、天花板或點上敷設線纜時牽引線纜

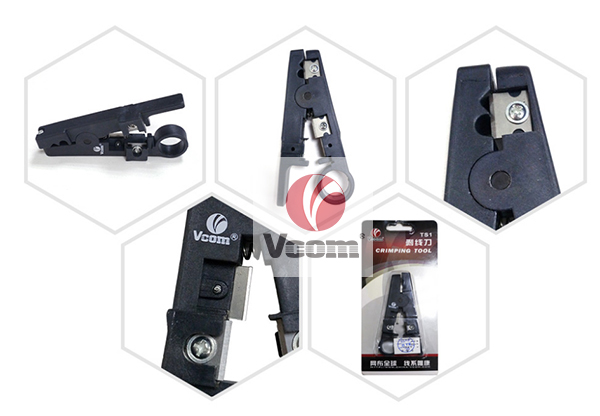

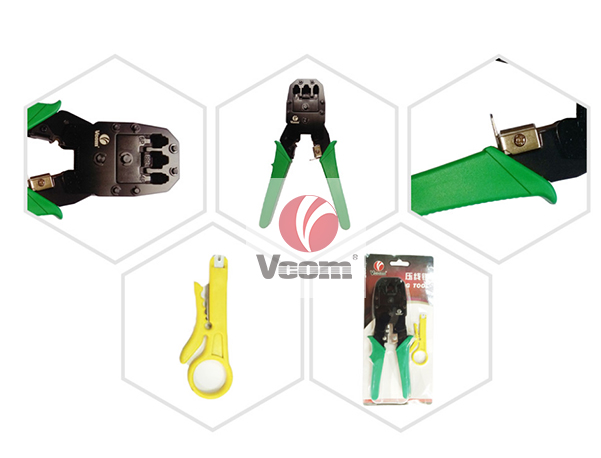

（2）剝線器：用來剝離掉線纜的外護套 （3）壓線鉗：是用來壓制水晶頭的一種工具 （4）扎繩：用來管理線纜

三種布線方式*
         *   直接埋管線槽方式
直接埋管線槽方式，是由一系列密封在現澆混凝土里的金屬布線管道或金屬饋線走線槽組成。這些金屬管道或金屬線槽從水平間向信息插座的位置輻射。根據通信和電源布線的要求、地板厚度和占用的地板空間等條件，直接埋管布線方式可能要采用厚壁鍍鋅管或薄型電線管。這種方式在老式的設計中非常普遍。
         *   先走線槽再走支管方式
線槽由金屬或阻燃高強度PVC材料制成，有單件扣合方式和合式兩種類型。
線槽通常懸掛在天花板上方的區域，用在大型建筑物或布線系統比較復雜而需要有額外支持物的場合。用橫梁式線槽將電纜引向所要布線的區域。由弱電井出來的纜線先走吊頂內的線槽，到個房間后，經分支線槽從橫梁式電纜管道分叉后將電纜穿過一段支管引向墻柱或墻壁，貼墻而下到本層的信息出口（或貼墻而上，在上一層樓板鉆一個孔，將電纜引到上一層的信息出口）；后端接在用戶的插座上。
         *   地面線槽方式
地面線槽方式就是弱電井出來的線走地面線槽到地面出線盒，或由分線盒出來的支管到墻上的信息出口。由于地面出線盒或分線盒或柱體直接走地面墊層，因此這種方式適用于大開間和需要打隔斷的場合。
地面線槽方式就是將長方形的線槽打在地面墊層中，每隔4~8米拉一個過線盒或出線盒（在支路上出線盒起分線盒的作用），直到信息出口的出線盒。


注意事項

        *     雙絞線必須符合國家雙絞線標準
（1）所用雙絞線要為純銅芯，線徑為0.5毫米。
（2）單芯百米電阻為9.38歐姆，一箱線305米阻值在28歐姆左右，不要超  過30歐姆。
（3）扭絞密度要達到五類線標準。
（4）柔韌性、阻燃性要達到國家檢驗標準。
        *    如在室外使用，請使用室外防水雙絞線。
        *    工程布線時禁止與強電壓線纜或設備混合接觸，也不能與變頻設備、通信信號發生器放置在一起。
        *    線纜內四對線每對傳輸一路信號，因此可同時傳輸視頻、音頻、控制信號，杜絕大電流電源在線纜內傳輸。若需用網線中一對傳低壓電源DC12V控制在150米以內，AC24V控制在300米以內，控制信號控制在以內。
        *    有源及部分無源產品內置浪涌防護，需要接地，室外應用可以和攝像機一起接地，注意接地極電阻一定要合格(參考值4歐姆)
        *    線纜的布放應自然平直，不得產生扭絞、打圈接頭等現象，不應受到外力的擠壓和損傷。
        *    線纜兩端應貼有標簽，應標明編號，標簽書寫應清晰、端正，標簽應選用不易損壞的材料。
        *    線纜終接后，應留有余量。交接間、設備間的對絞電纜預留長度宜為0.5～1.0m，工作區預留長度宜為l0～30mm;線纜布放宜盤留，預留長度宜為3～5m，有特殊要求的應按設計要求預留長度。
